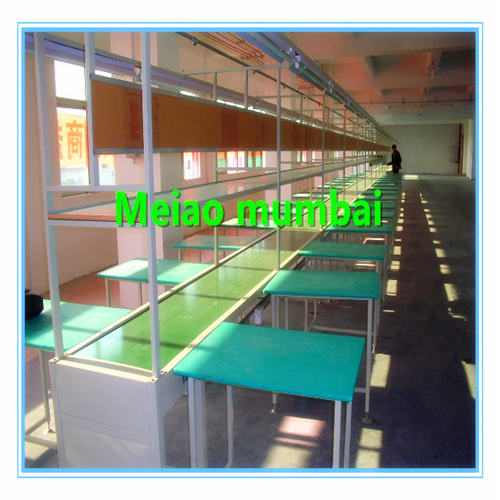

Led Street Lights Assembly Line Machine

Project :

LED street lights, tunnel lights automatic assembly line machine

Dimension  :

12000L x 1450W x 730H(mm)

Quality :

One set

Structure :

Automatic chain conveying ,Tooling plate conveying

Function and features::

This equipment is suitable for all kinds of LED street lamps and electronic

electrical appliances manufacturer, specialized in water assembly, the

power system using variable frequency speed control system, stable

performance, safety and reliability, simple operation.

Specification :

1.

Driver device:

Adopt   1.5 KW / 380 v motor, reducer

adopts 100 # 1:6 0, speed 1-5 M/minutes adjustable, PLC

control, head support using 40 x 40 x 2.0mm carbon steel

flat pass welding and into production, head seal plate using

1.5mm A3 plate bending production.

2.

Guide :

Guide adopt 100 x 118 mm special aluminum guide rail, rail

link adopt  A3  plate production , plastic-sprayed surface

treatment;

3.

Transfer chain :

Adopt Suzhou quality P = 38.1mm three times the speed chain, the whole

line arrangement;

4.

Frame or skeleton:

Adopt 40x40x 2.0 mm carbon steel flat pass welding

production, each support spacing is 2 meters.

5.

Lighting system:

Light pass support cold plate bending and become,

specifications for 50 x 25 1.0 mm, 40 x 40 x 1.5 mm carbon steel

flat pass welding production , each 2 m one paragraph, in turn,arrangement

, lighting using 40 w single belt cover fluorescent lamp , lined up on all fronts,

the whole line about 16 sets of tubes.

6.

Socket slot:

Use 2000 x 50 25 galvanized wire slot, is located under the machine belt,

points on both sides installation three, two square socket (every 1 m/workstation

install one).

7.

Line body gas

path:

All line body gas circuit using four points galvanized control, and in each station

with a set of 4 points quick connector;

8.

Wind batch chute:

Each side fixtures are one propose to batch chute, adopt FD28 30 x28 aluminum ,

each station a rings.

9.

Process card

frame:

In the fixtures are intermediate set two way process guidance card frame, the H

type aluminum guide production, each station layout a piece of A4 transparent

looking board hard rubber sleeve.

10.

Station blocker:

Using QX - type I stop device, each block device with a foot valve switch control.

11.

Top body flat

moving

machine:

On-line body ends, lifting SMC lifting cylinder device, conveyor belt use 5mm skid

proof conveyor belt production, bilateral decorate, drive use Taiwan production

miniature constant speed motor, motor power for 90 w 1:25, realize tooling plate

cycle delivery, a total of four sets
