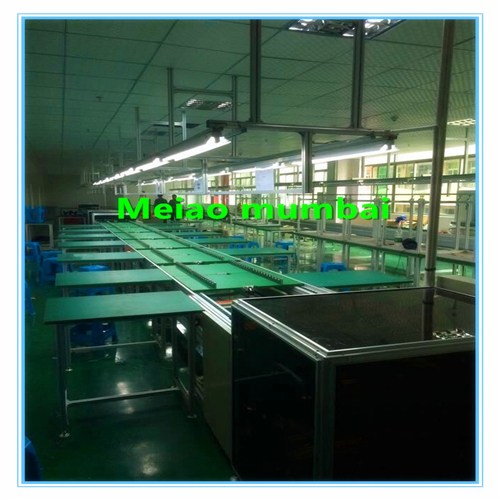

Led Tube Light Assembly Line making Machine

Specification:   12000 long  900 wide  750 high

1.

Driver device:

Adopt  1.5 KW / 380 v motor, reducer adopts 100 # 1:6 0,

speed 1-5 M/minutes adjustable, PLC control, head support using 40 x 40 x1.5 mm

carbon steel flat pass welding and into production, head seal plate using 1.5mm A3 plate

bending production.

2.

Guide:

Guide adopt 100 x 118 mm special aluminum guide rail, rail link adopt A3 plate production ,

plastic-sprayed surface treatment;

3.

Transfer chain :

Adopt Suzhou quality P = 38.1 mm three times the speed chain, the whole line arrangement;

4.

Frame or skeleton:

Adopt 40x40x 2.0 mm carbon steel flat pass welding  production, each support spacing is

2 meters.

5.

Lighting system:

Anti hanging on the roof of the lighthouse,Light pass support cold plate bending and become,  the dimension is 2000, 50, 20mm,40 x 40 x 1.5 mm carbon steel flat pass welding  production , each 2 m one paragraph, in turn,arrangement, lighting using 40 w single belt  cover fluorescent lamp , lined up on all fronts, the whole line about 16 sets of tubes.

6.

Tooling board:

Adopt 18cm high quality wood plate, surface put fire prevention board, specifications for

600 x 800 x 20mm ,a total of 26pieces of tooling board.There are a barrier around the

tooling plate to open the gap and cushioning rubber block; provided along the longitudinal

direction of the four sets of guide wheel device; each tooling plate configured three-way

card, every card of the configuration 10 slot.

7.

Station blocker:

Using QX - type I stop device, each block device with a foot valve switch control.Install

block holder made of high quality iron bending forming, surface spray,

8.

Process card frame:

In the fixtures are intermediate set two way process guidance card frame, the H type

aluminum guide production, each station layout a piece of A4 transparent looking board hard

rubber sleeve.

9.

Socket slot:

Use 2000 x 50, 25 galvanized wire slot, is located under the machine belt, points on both

sides installation three, two square socket (every 1 m/workstation install one).

10.

Working table

with a independent working table for 15MM compression plate per 1.5 meter .the surface

with green stickers, anti-static rubber T-tape edge.

11.

lifter:

Body bracket assembly using 40, 40steel molding,surface spray movements using high-quality

cylinder with solenoid valve action;delivery using 90W-piece motor with anti-skid conveyor belt;

12.

Electric control:

Voltage motor running with digital display indicates the type, the entire electrical control system

uses PLC control, using a distribution cabinet installation.
